Описание и технические характеристики
МТВР-19053 компактная быстродействующая машина для интенсивной работы в условиях разнообразного производства, обладающая пониженными требованиями к условиям эксплуатации.
Машина предназначена для сварки постоянным током листовых материалов из низкоуглеродистой, нержавеющей и оцинкованной стали, алюминиевых и титановых сплавов, меди, латуни, а также строительной арматуры и кладочной сетки. Машина сертифицирована, важнейшие узлы защищены патентами РФ.
МТВР-19053 имеет микропроцессорное управление режимами работы с цифровой индикацией, электромагнитный привод и встроенную замкнутую систему жидкостного охлаждения электродов. Подвод шлангов к электродам также скрытый. Приведенные отличия делают машину автономной, требующей наличия только сети 380 В.
Машины изготавливаются с вылетом электродов от 250 мм до 1000 мм. Возможно укомплектование устройством подачи, что позволяет расширить возможности сварки.

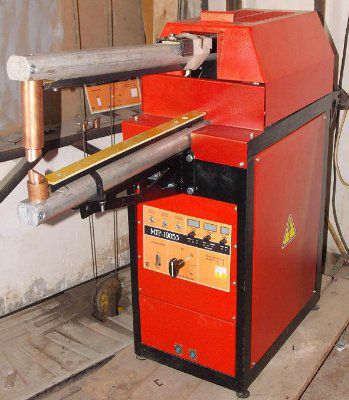

Машина контактной точечной сварки МТВР-19053:
– не требует пневмосети
– не требует подвода воды и канализации
– имеет максимальный ток короткого замыкания 22 кА
– имеет максимальный сварочный ток на базовом вылете 19 кА
– имеет высокую производительность, до 90 сварок в минуту
– базовый вылет электродов 600 мм (под заказ от 250 до 700 мм)
– конструкция хоботов и электродов позволяет выполнять широкий спектр работ, в том числе сваривать детали различной конфигурации и сечения
Напряжение питания В 380
Потребляемая мощность, max кВА 90
Наибольший вторичный ток кА 22
Наибольший сварочный ток на базовом вылете кА 19
Вылет:
– базовый мм 600
– по требованию Заказчика мм 250–700
Свариваемые толщины листовых материалов
низкоуглеродистая сталь мм до 6 + 6
оцинкованная сталь мм до 3 + 3
нержавеющая сталь мм до 3,5 + 3,5
кадмированная сталь мм до 3 + 3
титановые сплавы мм до 3 + 3
алюминиевые сплавы мм до 3,5 + 3,5
медь мм до 2 + 2
латунь мм до 2 + 2
Свариваемые диаметры арматур
класса А1, В1 мм до 16 + 16
класса А2, В3 мм до 14 + 14
оцинкованная арматура мм до 10 + 10
Габариты мм 1200х380х1100
Масса кг 160
Принципиальные отличия от аналогичных машин контактной сварки:
1. Автономная встроенная система жидкостного охлаждения
2. Электромагнитный привод
3. Скрытое охлаждение электродов
4. Специальная конструкция хоботов и электродов
5. Наличие модификации с пальчиковыми электродами
6. Микроконтроллерный регулятор контактной сварки
-Автономная система жидкостного охлаждения избавляет от необходимости подводить воду и канализацию. К тому же эта система встроена в корпус машины, что уменьшает ее габариты.
-Электромагнитный привод избавляет от необходимости подводить сжатый воздух, что даёт преимущества перед пневмоприводом. Особенно это важно там, где нет пневмосети, т.к. в противном случае пришлось бы покупать ещё и компрессор. В то же время электромагнитный привод обеспечивает производительность до 90 сварок в минуту и позволяет выполнять большие объёмы работ – что даёт несомненные преимущества перед другими типами приводов. Наличие двух педалей позволяет применять режимы циклической, многоимпульсной и одиночной сварки.
-Скрытое охлаждение электродов (без выступающих шлангов) специальная конструкция хоботов и электродов, позволяют варить детали вплотную к электродам, с минимальной отбортовкой, сваривать цилиндры и короба, сваривать проволоку и арматуру, а также вести сварку деталей, расположенных внутри ящиков, коробов, цилиндров и т.д.
-Наличие модификации с пальчиковыми электродами позволяет сваривать трубы Ø от 65 мм и длиной до 500 мм.
-Микроконтроллерный регулятор контактной сварки обеспечивает качественную сварку в следующих режимах:
- автоматическую непрерывную сварку;
- сварку одиночными импульсами;
- правку и прицеливание (сжатие без сварки и с отсроченной сваркой);
- многоимпульсные режимы сварки;
- отсроченная сварка;
- управление одновременно несколькими машинами с одной педали; (например, при сварке арматурной сетки сразу в нескольких местах).
Модификации машины контактной точечной сварки МТВР-19053
МТВР-19053 выпускается в различных модификациях, отличающихся длиной вылета и применяемыми электродами – колпачковыми и пальчиковыми. Буква П в маркировке обозначает модификацию с пальчиковыми электродами.
- МТВР-19053-25 – вылет электродов 250 мм
- МТВР-19053-25П – вылет электродов 250 мм, пальчиковые электроды
- МТВР-19053-35 – вылет электродов 350 мм
- МТВР-19053-35П – вылет электродов 350 мм, пальчиковые электроды
- МТВР-19053-45 – вылет электродов 450 мм
- МТВР-19053-45П – вылет электродов 450 мм, пальчиковые электроды
- МТВР-19053-50 – вылет электродов 500 мм
- МТВР-19053-50П – вылет электродов 500 мм, пальчиковые электроды
- МТВР-19053-60 – вылет электродов 600 мм
- МТВР-19053-60П – вылет электродов 600 мм, пальчиковые электроды
- МТВР-19053-70 – вылет электродов 700 мм
- МТВР-19053-70П – вылет электродов 700 мм, пальчиковые электроды
- МТВР-19053-10 – вылет электродов 1000 мм
- МТВР-19053-10П – вылет электродов 1000 мм, пальчиковые электроды
